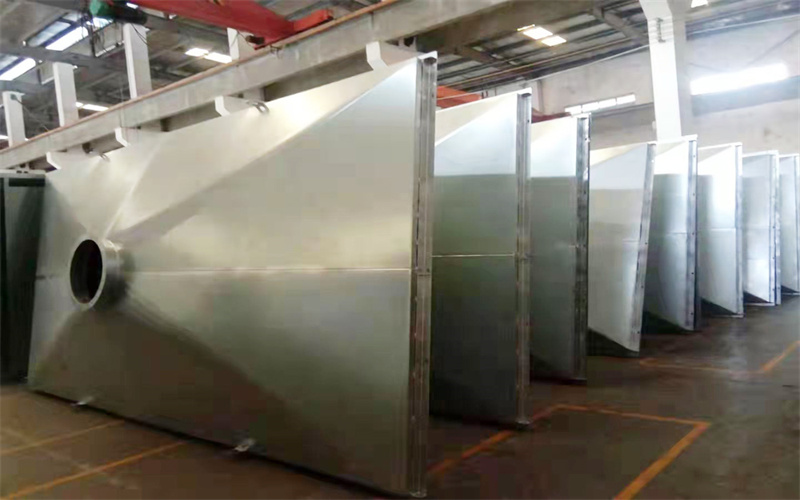

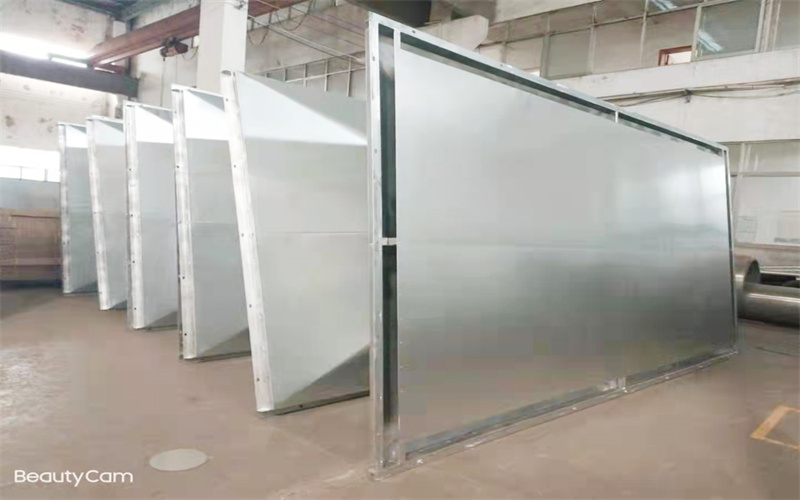

用于VOCs 收集的外部排風罩一般分為頂吸罩和側吸罩。外部排風罩的設置應盡量靠近VOCs 散發源。外部排風罩的控制點為距排風罩開口面最遠處的VOCs 無組織排放位置，控制風速取0.3～0.5 m/s。當室內氣流動小或有利于捕集時，控制風速取下限；當室內有擾動氣流或連續生產產量高時，控制風速取上限�？坡�(lián)環保技術供圖如下

  ①頂吸罩

頂吸罩宜與VOCs 散發源形狀相似，并完全覆蓋散發源。頂吸罩應設裙邊，當邊長較長時，可分段設置。罩口平均風速取值如下：

  ②側吸罩

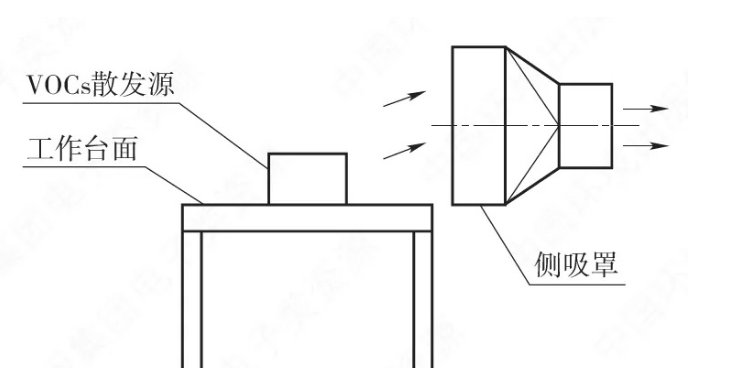

    側吸罩的形狀應適應VOCs 的排除，其罩口長度不應小于VOCs 擴散區的長度（如圖下）。當擴散區較寬時，側吸罩應分成兩個或多個設置。排風罩應盡量靠近VOCs 散發點，側吸罩與VOCs 散發源的距離不宜大于800 mm。排風罩的設置應避免橫向氣流干擾。
